SDH771XRG是一款高精度LED恒流驱动控制芯片，适用于85VAC~265VAC全范围交流输入电压的非隔离降压型LED恒流电源系统。

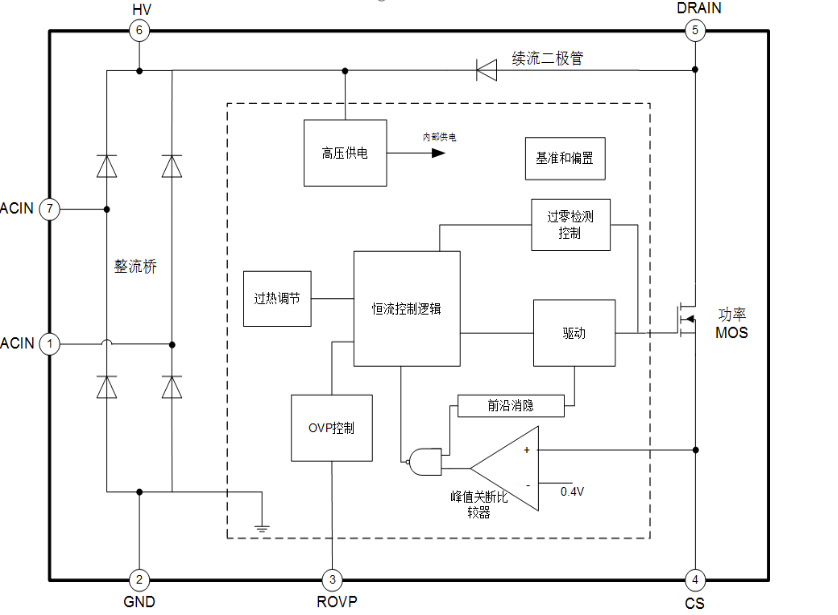

SDH771XRG创造性地在内部集成了整流桥、500V高压功率MOS、600V续流二极管，极大地简化了系统的外围器件需求；同时电路内置高压供电结构，无需启动电阻和辅助绕组即能实现芯片的自主供电，省去了传统的外置VCC电源电容，在加快系统启动的同时进步一节省了系统成本。

SDH771XRG工作在电感电流临界导通模式，采用特有的高精度电流采样技术，能获得高恒流精度和优异的线性/负载调整率。电路内部集成多种保护功能，包括输出开路保护、输出短路保护、逐周期过流保护、过热调节、采样电阻开路保护等，增强了系统的安全性和可靠性。其中系统的开路保护电压可通过ROVP管脚外部设置。

主要特点

l 集成整流桥

l 集成600V超快恢复二极管

l 合封500V高压功率MOSFET，性能稳定

l 集成高压供电，无启动电阻、无VCC电容

l 精确恒定电流（<±3%）供给LED

l 输出开短路保护

l 开路保护电压外部可调，抗潮湿抗干扰能力强

l 过热调节功能

l 逐周期过电流保护

l 无辅助绕组
